介绍下冲压件上两孔中心距的公差值

来源: 沧州浚鼎机械制造有限公司  日期:2023-10-23 11:26:55  点击:608  属于:公司新闻

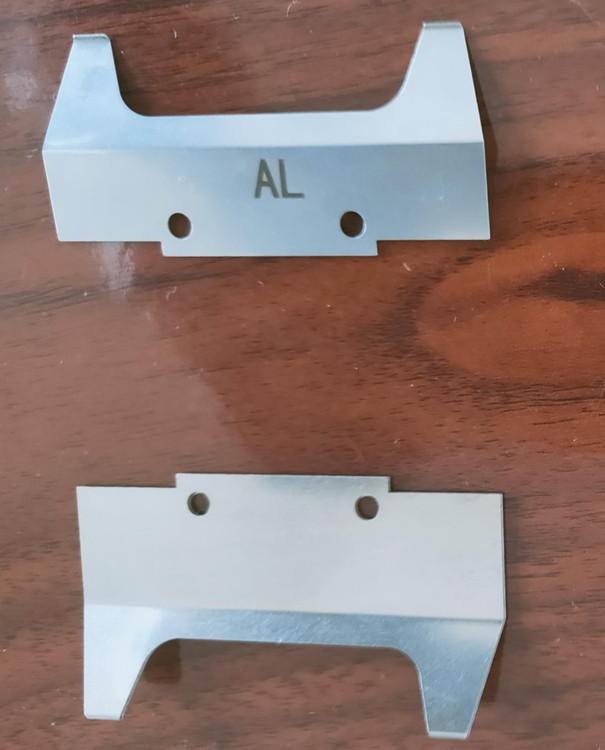

  今天来介绍下五金冲压件上两孔中心距的公差是多少。

  加工五金冲压时,模具有精度之分,今天来介绍下精度一般的冲裁模具两孔中心距的公差是多。这个公差值和    冲压件的材料厚度及冲压件的尺寸也是相关的,下面就来了解下。

1、冲裁件材料厚度≤1mm:

  孔距基本尺寸≤50mm时,两孔中心的公差是±0.10mm;

  孔距基本尺寸在50~150mm时,两孔中心的公差是±0.15mm;

  孔距基本尺寸在150~300mm时,两孔中心的公差是±0.20mm;

2、冲裁件材料厚度在1~2mm:

  孔距基本尺寸≤50mm时,两孔中心的公差是±0.12mm;

  孔距基本尺寸在50~150mm时,两孔中心的公差是±0.20mm;

  孔距基本尺寸在150~300mm时,两孔中心的公差是±0.30mm;

3、冲裁件材料厚度在2~4mm:

  孔距基本尺寸≤50mm时,两孔中心的公差是±0.15mm;

  孔距基本尺寸在50~150mm时,两孔中心的公差是±0.25mm;

  孔距基本尺寸在150~300mm时,两孔中心的公差是±0.35mm;

4、冲裁件材料厚度在4~6mm:

  孔距基本尺寸≤50mm时,两孔中心的公差是±0.20mm;

  孔距基本尺寸在50~150mm时,两孔中心的公差是±0.30mm;

  孔距基本尺寸在150~300mm时,两孔中心的公差是±0.40mm.

说明下,这个模具的一般精度指的是模具工作部分达IT8,凹模后角为15'~30'的情况。
